在汽車電子飛速發展的當下，車載供電系統不斷升級，對電源管理芯片的要求也愈發嚴苛。今天要給大家介紹的，是芯洲科技(jì )專為車載 48V 系統打造的兩款 “神器”——SCT2810Q 和 SCT2820Q 高壓 DCDC 同步 BUCK 産品。它們将會全力支持車載 48V系統，保障出行的穩定安全。

一、産品參數

以SCT2820Q為例，該産品的性能參數如下：

•具備汽車應用資格，AEC-Q100合格

•寬輸入電壓範圍：4.4V-80V

•最大持續輸出電流：2A

•常溫下1V±1%反饋參考電壓

•内部集成MOSFET 320mΩ/160mΩ Rdson

•超低關斷電流：0.6uA

•超低靜态電流：36uA

•輕負載下的脈沖跳過工作模式（PSM）

•可調頻率200kHz至1.5MHz（2.2MHz），支持外部時鍾同步

•3.5ms内部軟啓動時間

•電源良好指示器

•抖頻功能減少電磁幹擾

•低壓差功能和最小導通時間功能

•可調輸入電壓欠壓鎖定保護（UVLO）阈值

•支持輸出預偏置啓動

•打嗝保護、過流、過壓和過溫保護

•采用ESOP-8L封裝

二 、主要功能介紹

SCT2810Q和SCT2820Q在多個主要功能上均有優化升級，提供更好的工作表現：

PART1 PSM 模式升級：輕載效率提升與待機功耗優化

PSM工作模式是提升芯片輕載效率、降低輕載功耗的關鍵方法，該産品在原有設計上進行優化，使輕載每次隻會有一次開關動作，避免因連續開關導緻的損耗增加；同時輕載峰值電感電流會随占空比變化，更好的适配了不同輸入輸出下的工作表現，減少高壓差時的開關次數提高效率。得益于此優化，48V轉5V空載時芯片的輸入電流僅為45uA，有效減少待機損耗（該數據基于SCT2820Q EVM測試結果得出）。

PART2寬占空比範圍優化：LDO 等降頻技(jì )術協同穩輸出

芯片設計了Low Dropout 功能。當因最小關斷時間的限制導緻當前頻率無法滿足大占空比轉化需求時，芯片會通過延長上管導通時間、降低開關頻率來滿足工作要求。同時為了避免開關頻率降入聲頻産生噪聲，芯片限制了LDO功能的最低工作頻率在聲頻之上。

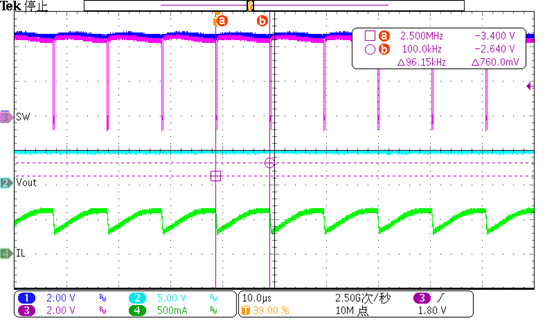

SCT2820Q VIN=4.8V VOUTset=5V Io=0.5A FSWset=1.2MHz

芯片也設計了Minimum On time降頻功能。當因最小導通時間的限制導緻當前頻率無法滿足小占空比轉化需求時，芯片會通過延長下管導通時間、降低開關頻率來滿足工作要求。

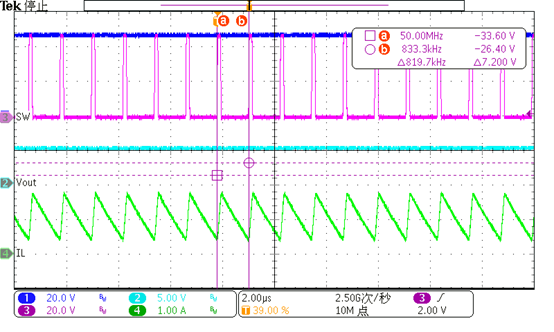

SCT2820Q VIN=48V VOUTset=5V Io=1A FSWset=1.2MHz

得益于上述兩個功能，芯片可以在極大和極小的更寬占空比範圍内保持穩定輸出 。

PART3打嗝保護增強：啓動時序優化與誤觸發抑制

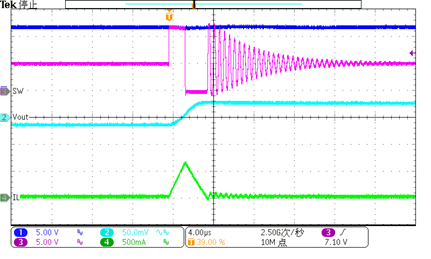

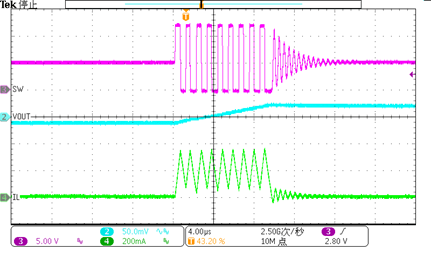

在芯片啓動時加入Tss2計時，Tss2時間長于Tss軟啓動時間。若芯片啓動過程中後級發生過流、短路故障，經過該時間後打嗝保護功能才會生效。若是因LDO功能導緻輸出電壓低于檢測電壓，則不會觸發打嗝保護。

該功能在大電流啓動、大輸出電容、啓動期間發生短暫短路故障應用中，可以一定程度避免進入打嗝保護導緻輸出建立異常。也避免了因輸入電壓異常短暫掉電（最低電壓仍能維持芯片開啓）時觸發打嗝保護導緻關斷。

PART4 EN 模塊改進：無遲滞電流控制與低功耗設計

EN引腳可以通過分壓電阻設置芯片的開啓電壓和關斷電壓（UVLO），該芯片對内部EN模塊做了優化，去掉了上拉電流和遲滞電流，減少耗電和電流誤差。EN僅通過電壓控制，在設置UVLO時計算會變得更簡單和準确。若不需要設置UVLO，EN引腳也可以直接上拉到輸入或通過MCU等信号進行開關控制。

三、全方位支持 48V 系統應用

SCT2810Q和SCT2820Q是芯洲科技(jì )為車載48V系統提供的80V 1A/2A高壓DCDC同步BUCK産品。該産品采用芯洲科技(jì )全新一代技(jì )術平台，更低的靜态電流和更高效的輕載PSM工作模式，提供更高的輕載效率和電池待機時間，适合對靜态電流有需求的應用；LDO功能和Min-on降頻功能支持芯片在更寬的占空比工作範圍内穩定輸出；優化後的Hiccup功能提供更好的應用表現。該産品同步提供工業級規格版本，可根據應用場景靈活選型。

想要深入了解 SCT2810Q 和 SCT2820Q 的更多技(jì )術細節？請聯系芯洲科技(jì )銷售團隊，獲取詳細規格書并申請樣品試用！芯洲科技(jì )始終以客戶需求為導向，不僅提供高性能電源芯片，更配備專業技(jì )術支持團隊，為您的車載電源方案保駕護航。由于車載電源技(jì )術的前沿探索特性，SCT2810Q、SCT2820Q 的部分技(jì )術參數仍處于優化階段，未來可能根據行業标準與應用場景需求進行調整。若您需要針對特定參數的詳細說明或定制化方案，可通過芯洲科技(jì )銷售團隊獲取更新資料，我們将為您提供實時技(jì )術支持。

芯洲科技(jì )願與您攜手，以創新科技(jì )驅動車載電源管理變革，讓每一次出行都更安全、更智能、更高效！
