近日，EEWorld論壇發起了一次話題讨論，邀請工程師談一談在選擇電池管理芯片時，重點考慮哪些指标或因素，并鼓勵網友推薦自己使用過的芯片，芯洲100V降壓芯片系列榜上有名。

“最能打的國産芯”榜單通過工程師實際使用體驗、業界專家經驗以及編輯觀點的綜合評價，遴選出“最能打”的産品，緻力于為工程師提供一個快速衡量國産芯片水平的參考指南。

以下是推薦理由：

“SCT2A25采用帶集成環路補償的恒導通時間(COT)模式控制，大大簡化了轉換器的片外配置。SCT2A25具有典型的140uA低靜态電流，采用脈沖頻率調制(PFM)模式，它使轉換器在輕載或空載條件下實現高轉換效率。”

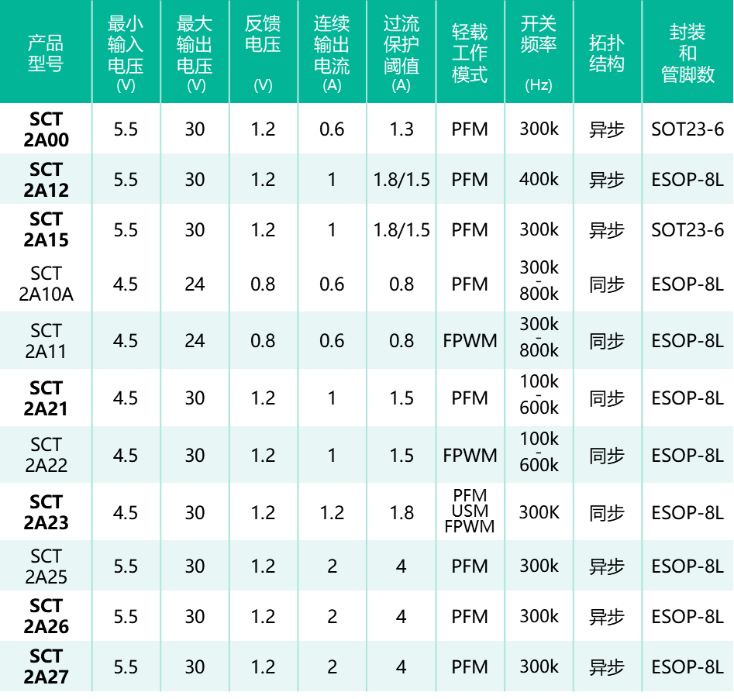

圖2 芯洲科技(jì )100V降壓轉換器

芯洲科技(jì )100V降壓芯片系列提供豐富的48V系統解決方案，十餘款成熟料号供您選擇。

小身材大作用，極緻的性價比之選

—— SCT2A00  |  01

SOT23-6封裝，工作頻率300KHz，持續輸出電流0.6A，峰值限制電流1.3A，完美支持了高電壓小電流的應用場景（如BMS、兩輪車電控系統）。

擁有極低的49uA靜态電流，空載電流僅有60uA，10mA負載時高達85%以上的效率，使其有效減小待機消耗。芯片内部集成紋波注入電路，采用COT控制模式，外圍器件簡單，結合小封裝使得布闆面積進一步優化。

管腳布局兼容市面上主流産品，過流保護、輸出過壓保護、過溫保護、可編制的欠壓鎖定等應有盡有，為芯片安全保駕護航。

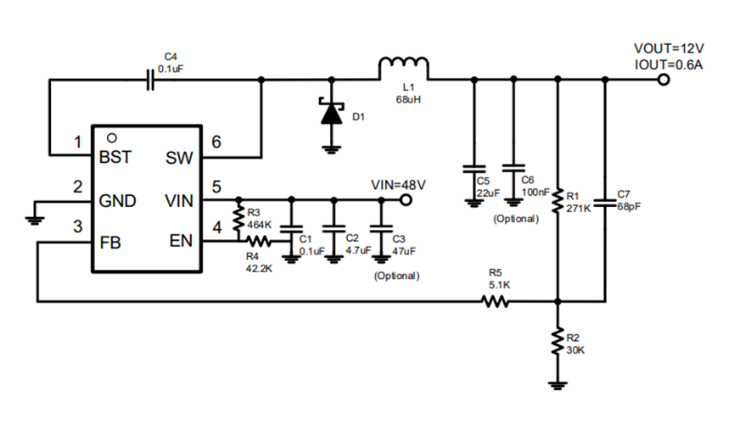

圖3  SCT2A00應用示例

若有更大一點輸出電流的需求，芯洲科技(jì )100V系列之SCT2A12，采用ESOP-8L封裝增強散熱能力，持續輸出電流1A。使用更安全的過流保護方式，在輸出電壓小于60V時峰值限制電流為1.8A，輸出電壓大于60V時降低到1.5A，保證芯片在高壓時的可靠性。

圖4  SCT2A12 應用示例

不畏電路啓動瞬間，4A峰值電流很頂用！

—— SCT2A25/6 | 02

在一些場景（如GPS Tracker）中，後級電路在啓動瞬間可能會産生一個較大的電流，這要求芯片有較強的電流輸出能力，且不會發生損壞。SCT2A25/6能有效應對此場景，4A的峰值輸出電流，能夠提供後級電路在啓動瞬間的大電流需求，不會由于啓動瞬間的大電流導緻輸出電壓異常；持續輸出電流2A同樣能滿足較大輸出電流的需求。

芯片設定工作頻率300KHz，采用COT控制模式簡化環路，ESOP-8封裝滿足了大電流下的散熱需求，2A負載下芯片溫度僅有80℃（Vin=48V，Vout=12V）。

SCT2A25管腳兼容市場主流産品，SCT2A26在功能不變的基礎上優化了管腳布局，使布闆更加方便。

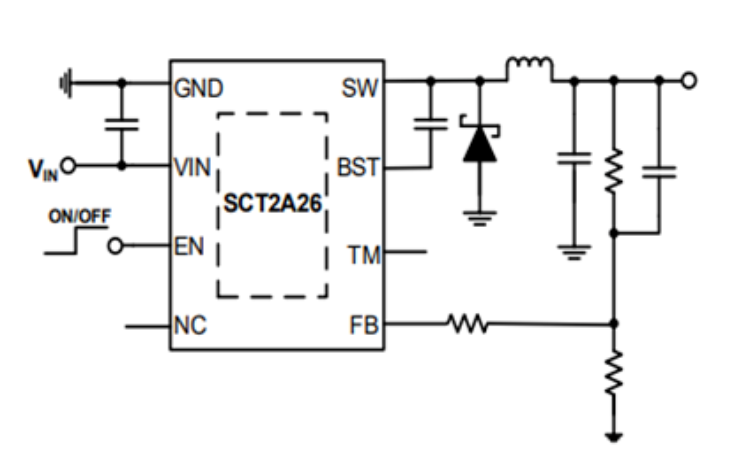

圖5  SCT2A26 應用示例

布闆面積太緊張？集成LDO加量不加價

—— SCT2A27 | 03

大部分應用中，通過一級Buck将較高電壓轉換到低壓後，往往需要再通過二級Buck/LDO轉換獲得更穩定的低壓供電系統。盡管LDO面積很小，但也不可避免的增加了布闆面積和采購成本。

SCT2A27在持續輸出2A、峰值電流4A、封裝保持ESOP-8不變的高性能Buck基礎上，集成了輸出電壓可配置為5V或3.3V、輸出電流能力200mA的一路LDO。芯片的VBIAS引腳作為集成LDO輸入端的同時，也能有效降低buck的靜态電流、提高其輕載工作時的效率；在一定配置下，LDO也可以獨立于buck工作。

圖6  SCT2A27 應用示例

多種工作模式/頻率，支持Isolation Buck

——SCT2A22/3 | 04

同步的Buck在輕載時一般會采取三種工作模式：FPWM——強制連續導通，使得開關頻率不變，此時電感電流會出現負值；PFM——降低工作頻率，提高輕載效率；USM——保持頻率不會降低到20KHz以下，避免進入人耳頻率範圍聽到噪音。

每個模式各有利弊，PFM模式效率高但是輸出電壓紋波相對較大；USM模式不會産生噪音但在極輕負載時效率不如PFM模式；FPWM模式的輕載效率很低，但是輸出電壓紋波很小同時可以支持Isolation buck應用。

SCT2A22是一款支持Isolation buck的100V芯片，采用FPWM工作模式、輸出電流1A、可自主設置到最高工作頻率600KHz。通過變壓器可設置一路Buck和一路Isolation Buck 共兩路輸出，有效節省器件成本。

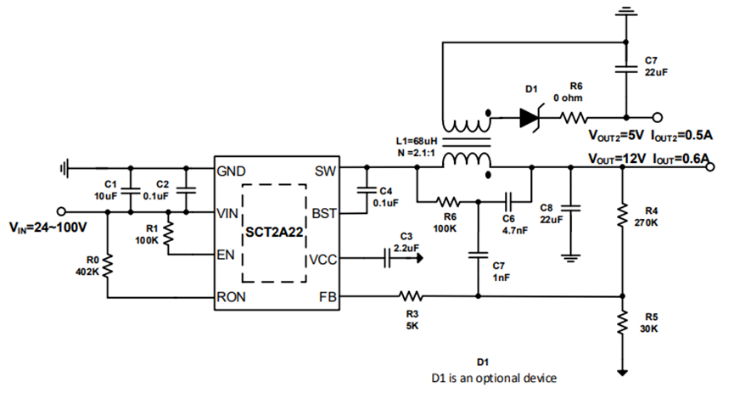

圖7   SCT2A22 with 5V Isolation Output

SCT2A23輸出電流1.2A，固定工作頻率300KHz，内部集成紋波注入電路簡化了外圍器件，可通過設置MODE引腳的狀态從而選擇三種輕載工作模式FPWM/ PFM/USM，以便靈活配置不同應用下的需求。

當設置為PFM/USM模式時，可以采取将輸出端經過二極管接到VCC引腳的方式，降低芯片内部功耗，進一步提高輕載效率，實測1mA時的效率可以再提高10%+。

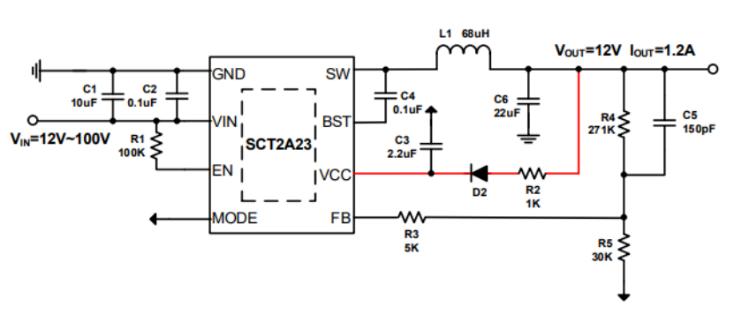

圖8  SCT2A23 Low Iq Application

當将VCC引腳連接到MODE引腳時，便可将芯片設置為FPWM模式，該模式下可以支持Isolation buck應用。

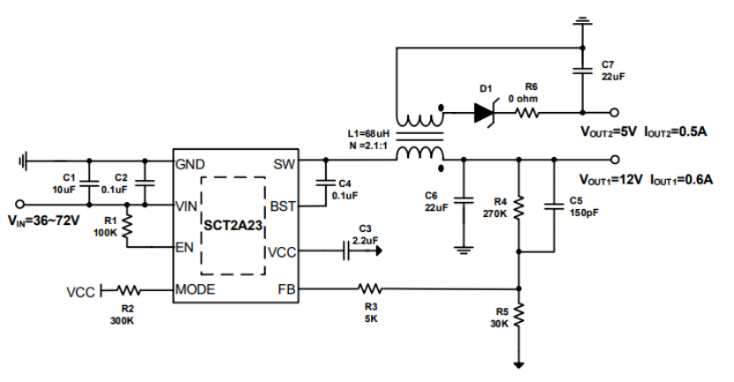

圖9 SCT2A23 IsoBuck with 5V isolation Output

芯洲科技(jì )在高壓Buck中有完善的産品布局，現已有兩個同步拓撲家族和兩個異步拓撲家族，涵蓋了從0.6A到2A的主要電流檔位。在産品叠代的過程中，我們不斷優化産品性能，做到更低的靜态電流、更高的可靠性、更好的性價比。

不同的産品間做了很多管腳兼容的設計，便于後續産品叠代替換，推出更多優秀的産品來滿足客戶需求。我們相信，不管是現有場景、48V系統 亦或是接踵而來的新場景，您總能在芯洲科技(jì )找到适用的電源管理芯片。
