SCT9339STER 正在供貨
3.8-30V Vin，3A的同步降壓DCDC轉換器
下載datasheet
加入購物車
收藏
SCT9339STER
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特性：

  • 3.8V-30V寬輸入電壓範圍
  • 高達3A的連續輸出負載電流
  • 0.8V±1%反饋參考電壓
  • 完全集成85mΩRdson高邊MOSFET和58mΩRdsn低邊MOSFET
  • 400kHz開關頻率
  • 強制脈寬調制（FPWM）模式
  • 1uA關機電流
  • 最小導通時間80ns
  • 可編程輸入電壓欠壓鎖定保護(UVLO)阈值和滞後的精确啓用阈值
  • 低壓差模式
  • 4ms内置軟啓動時間
  • 輸出過壓保護
  • 160°C時的過溫保護
  • 提供ESOP-8包裝


描述：

SCT9339是3A同步降壓轉換器，具有高達30V的寬輸入電壓範圍，完全集成了85mΩ高邊MOSFET和58mΩ低邊MOSFET，可實現高效率的降壓轉換。SCT9339采用具有集成補償網絡的峰值電流模式控制，最大限度地減少片外元件數量，使SCT9339設計簡單。SCT9339支持強制脈寬調制模式（FPWM），在輕載條件下獲得低輸出電壓紋波。
SCT9339提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用ESOP-8封裝。


應用：

  • 白色家電
  • 監控
  • 音頻、WiFi揚聲器
  • 打印機、充電站
  • 數字電視、機頂盒、監視器/LCD顯示器

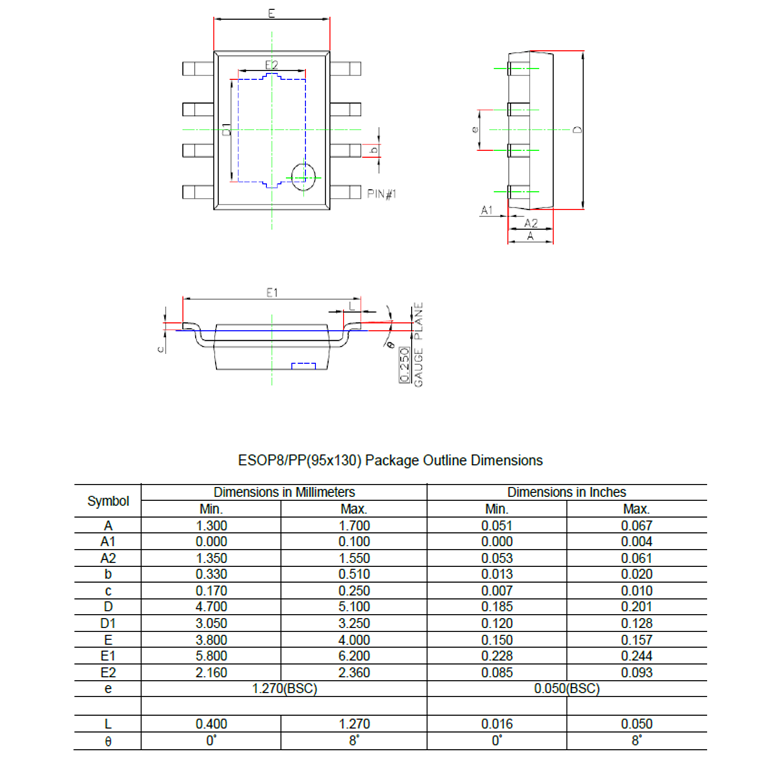

封裝信息

SCT9339STER
+ -

技(jì )術資料

申請樣品
标題 時間 下載
SCT9339 Datasheet Rev_1.6 2024-12-16 下載
