DC-DC 降壓轉換器

Step-down DCDC converter
SCT9330STER 正在供貨
3.8-30V Vin，3A的EMI友好同步降壓DCDC轉換器
加入購物車
收藏
SCT9330STER
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特性：

  • 減少EMI，開關節點無振鈴
  • 400kHz開關頻率，±6%展頻（FSS）
  • 20uA靜态電流，輕載條件下脈沖跳過模式（PSM）
  • 3.8V-30V寬輸入電壓範圍
  • 0.8V±1%反饋參考電壓
  • 集成85mΩRdson高邊MOSFET和58mΩ Rdson低邊MOSFET
  • 1uA關機電流
  • 最小導通時間80ns
  • 可編程輸入電壓欠壓鎖定保護(UVLO)阈值和滞後的精确啓用阈值
  • 4ms内置軟啓動時間
  • 低壓差模式
  • 輸出過壓保護
  • 160°C時的過溫保護
  • 提供ESOP-8封裝


描述：

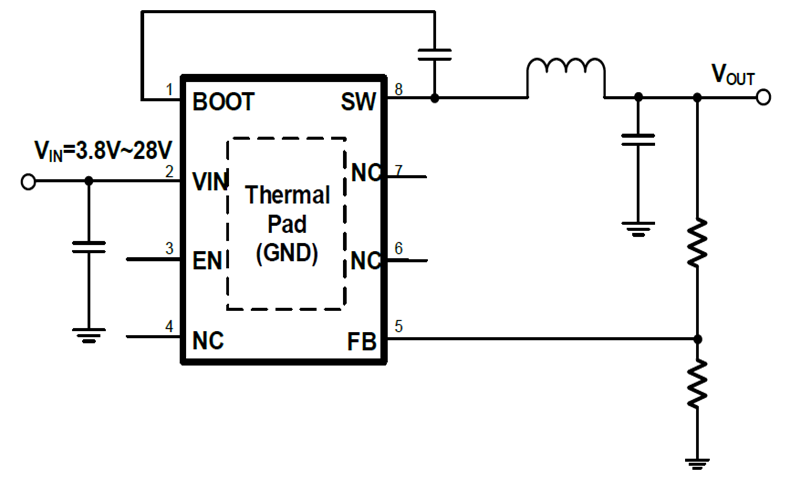

SCT9330是3A同步降壓轉換器，具有高達30V的寬輸入電壓範圍，完全集成了85mΩ高邊MOSFET和58mΩ低邊MOSFET，可實現高效率的降壓轉換。SCT9330采用具有集成補償網絡的峰值電流模式控制，最大限度地減少片外元件數量，使SCT9330設計簡單。SCT9330支持典型值20uA超低靜态電流的脈沖跳過調制模式（PSM）。
SCT9330是一款電磁幹擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT9330的特點是展頻FSS，400kHz開關頻率的抖動範圍為±6%，開關頻率的調制周期為512個開關周期，以減少傳導EMI。該轉換器具有特殊設計的栅極驅動器方案，可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴，從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT9330提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用ESOP-8封裝。


應用：

  • 白色家電
  • 監控
  • 音頻、WiFi揚聲器
  • 打印機、充電站
  • 數字電視、機頂盒、監視器/LCD顯示器

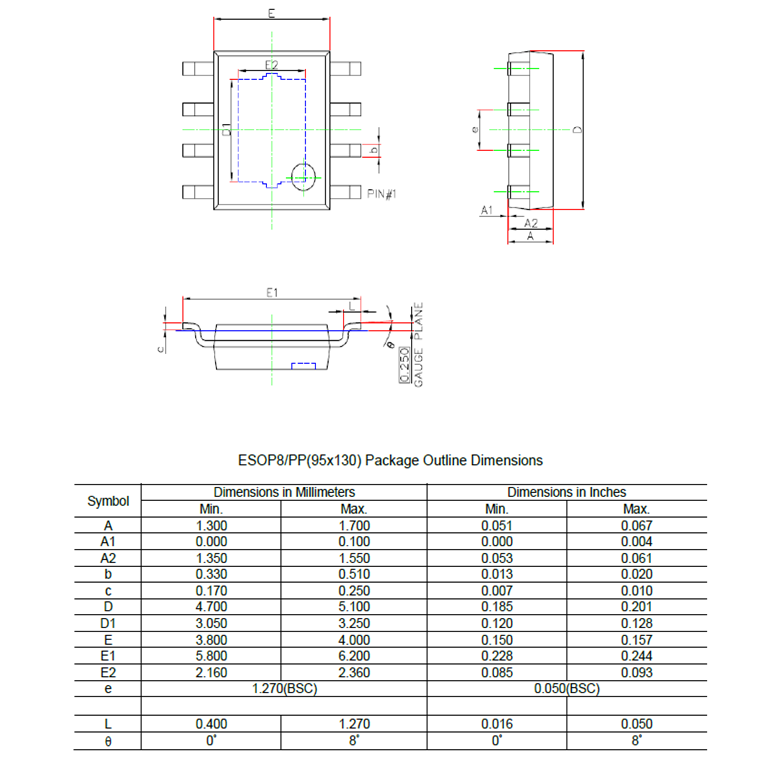

封裝信息

SCT9330STER
+ -
