DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 産品介紹
- 技(jì )術資料
- 參數對比
産品特征
特性：
- 減少EMI，開關節點無振鈴
- 500kHz開關頻率，±6%展頻（FSS）
- 20uA靜态電流，輕載條件下脈沖跳過模式（PSM）
- 3.8V-32V寬輸入電壓範圍
- 高達2A的連續輸出負載電流
- 0.8V±1%反饋參考電壓
- 集成130mΩRdson高邊MOSFET和70mΩ Rdson低邊MOSFET
- 1uA關機電流
- 最小導通時間80ns
- 可編程輸入電壓欠壓鎖定保護(UVLO)阈值和滞後的精确啓用阈值
- 低壓降模式
- 4ms内置軟啓動時間
- 輸出過壓保護
- 160°C時的過溫保護
- 提供SOP-8L封裝
描述：
SCT9320是2A同步降壓轉換器，具有高達32V的寬輸入電壓範圍，完全集成了130mΩ高邊MOSFET和80mΩ低邊MOSFET，可實現高效率的降壓轉換。SCT9320采用具有集成補償網絡的峰值電流模式控制，最大限度地減少片外元件數量，使SCT9320易于使用。SCT9320支持典型的20uA超低靜态電流的脈沖跳過模式（PSM），在1mA和5mA負載條件下效率分别是85%和89%。
SCT9320是一款電磁幹擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT9320的特點是展頻FSS，500kHz開關頻率的抖動範圍為±6%，開關頻率的調制周期為512個開關周期，以減少傳導EMI。該轉換器具有特殊設計的栅極驅動器方案，可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴，從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT9320提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用SOP-8L封裝。
SCT9320是一款電磁幹擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT9320的特點是展頻FSS，500kHz開關頻率的抖動範圍為±6%，開關頻率的調制周期為512個開關周期，以減少傳導EMI。該轉換器具有特殊設計的栅極驅動器方案，可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴，從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT9320提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用SOP-8L封裝。
應用：
- 白色家電
- 監控
- 音頻、WiFi揚聲器
- 打印機、充電站
- 數字電視、機頂盒、監視器/LCD顯示器

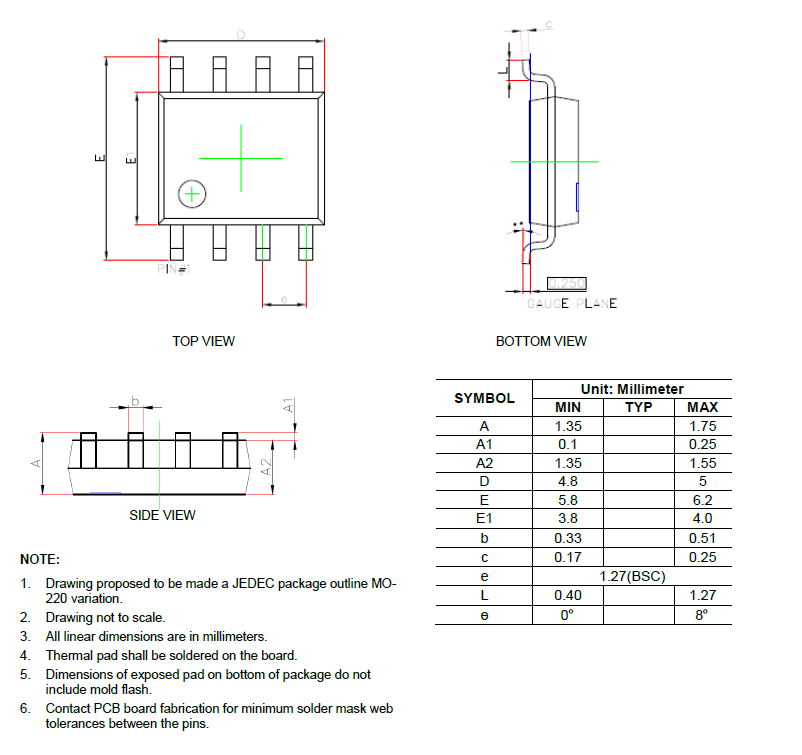

封裝信息
技(jì )術資料
| 标題 | 時間 | 下載 |
|---|---|---|
| SCT9320評估版指南 | 2024-10-24 |
 下載
|
| SCT9320STDR-可靠性報告011126 R0.0.pdf | 2024-11-07 |
登錄下載
|
| SCT9320 Datasheet Rev_1.3 | 2024-12-16 |
下載
|
