系統集成 系統集成
SCT63042FJBR 正在供貨
7.5W高集成度、高效率的無線功率發射PMIC
加入購物車
SCT63042FJBR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特征
  • VIN輸入電壓範圍：4V-6V
  • 高達 7.5W 的功率傳輸
  • 集成20mΩ Rdson MOSFET的功率全橋
  • 集成 4.85V-65mA LDO
  • 集成±2%精度的無損輸入電流檢測來進行異物檢測和電流解調
  • 集成電壓和電流解調
  • 兼容 3.3V 和 5V PWM 信号邏輯
  • 輸入欠壓鎖定
  • 過流保護
  • 過溫保護
  • 2mm*2mm QFN-18L封裝

描述

SCT63042是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC标準規格并支持高達7.5W的功率傳輸，和無線應用專用控制器或通用MCU控制器配合使用。

該器件集成了一個 4 MOSFET 功率全橋、栅極驅動器、4.85V LDO、通信解調器和輸入電流檢測，兼具高效率和易用性。

專有的栅極驅動方案優化了EMI性能，節省系統成本和簡化設計。專有±2% 精度的無損電流檢測電路監控全橋輸入電流，支持異物檢測和電流解調。内置 4.85V 低壓差穩壓器 LDO 可為發射器和外部電路供電。

SCT63042具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63042采用緊湊的 2mm*2mm QFN封裝。



應用

符合WPC标準的5W或7.5W無線充電系統，适用于手表、手機或其他可穿戴設備
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器

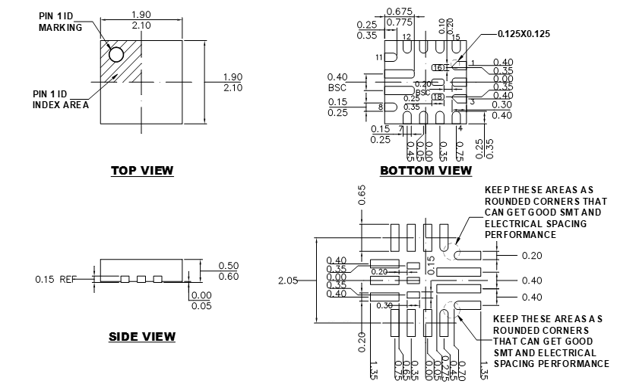

封裝信息

SCT63042FJBR
+ -
