無線充電發射端 PMIC

SCT63340FGAR 正在供貨
30W高集成、高效率的無線功率發射PMIC
下載datasheet
加入購物車
SCT63340FGAR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特征
  • VIN輸入電壓範圍：4.2V-30V
  • PVIN輸入電壓範圍：1V-26V
  • 高達 30W 的功率傳輸
  • 集成13mΩ Rdson MOSFET的功率全橋
  • 集成高效率5V-1A 降壓DCDC轉換器
  • 内置 3.3V-100mA LDO
  • 集成±2%精度的無損輸入電流檢測來進行異物檢測和電流解調
  • 集成電壓和電流解調
  • 集成Q值檢測
  • 兼容 3.3V 和 5V PWM 信号邏輯
  • 輸入欠壓鎖定
  • 過流保護、過溫保護

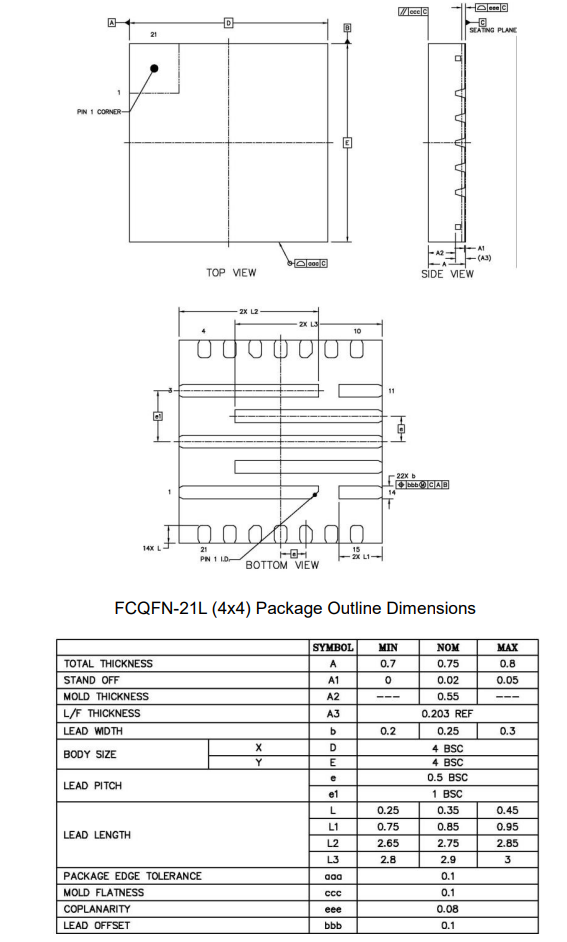

  • 4mm*4mm QFN-21L封裝

描述

SCT63340是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC标準規格并支持高達15W的功率傳輸，和無線應用專用控制器或通用MCU控制器配合使用。

該器件集成了一個 4 MOSFET 功率全橋、栅極驅動器、5V 降壓DC/DC轉換器、3.3V LDO、通信解調、Q值檢測和輸入電流檢測，兼具高效率和易用性。

專有的栅極驅動方案優化了EMI性能，節省系統成本和簡化設計。專有±2% 精度的無損電流檢測電路監控全橋輸入電流，支持異物檢測。内置 5V降壓DC/DC轉換器 和3.3V低壓差穩壓器 LDO 可為發射器和外部電路供電。

SCT63340具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63340采用緊湊的 4mm*4mm QFN封裝。


應用
符合WPC标準的10W到30W無線充電系統，适用于手機和平闆電腦
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器



封裝信息

SCT63340FGAR
+ -
