SCT63240AFIAR 正在供貨
20W高集成、高效率的無線功率發射PMIC
加入購物車
收藏
SCT63240AFIAR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特征
  • VIN輸入電壓範圍：4.2V-20V
  • PVIN輸入電壓範圍：1V-17V
  • 高達20W 的功率傳輸
  • 集成14.5mΩ Rdson MOSFET的功率全橋
  • 集成高效率5V-1A降壓DC/DC轉換器
  • 内置 3.3V-200mA LDO
  • 提供 2.5V 基準電壓源
  • 集成±2%精度的無損輸入電流檢測來進行異物檢測 和電流解調
  • 兼容 3.3V 和 5V PWM 信号邏輯
  • 輸入欠壓鎖定
  • 過流保護、過溫保護
  • 3mm*4mm QFN-19L封裝

描述

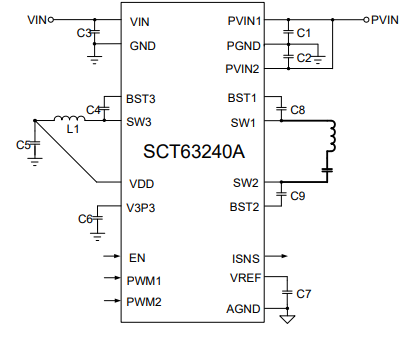

SCT63240A是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC标準規格并支持高達20W的功率傳輸，和無線應用專用控制器或通用MCU控制器配合使用。

該器件集成了一個 4 MOSFET 功率全橋、栅極驅動器、5V 降壓DC/DC、3.3V LDO、2.5V基準電壓源和輸入電流檢測，兼具高效率和易用性。

專有的栅極驅動方案優化了EMI性能，節省系統成本和簡化設計。專有 ±2% 精度的無損電流檢測電路監控全橋輸入電流，支持異物檢測。内置 5V降壓DC/DC轉換器和3.3V低壓差穩壓器 LDO 可為發射器和外部電路供電。

SCT63240A具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63240A采用緊湊的 3mm*4mm QFN封裝。


應用
符合WPC标準的5W到15W無線充電系統，适用于手機、平闆電腦或其他可穿戴設備
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器

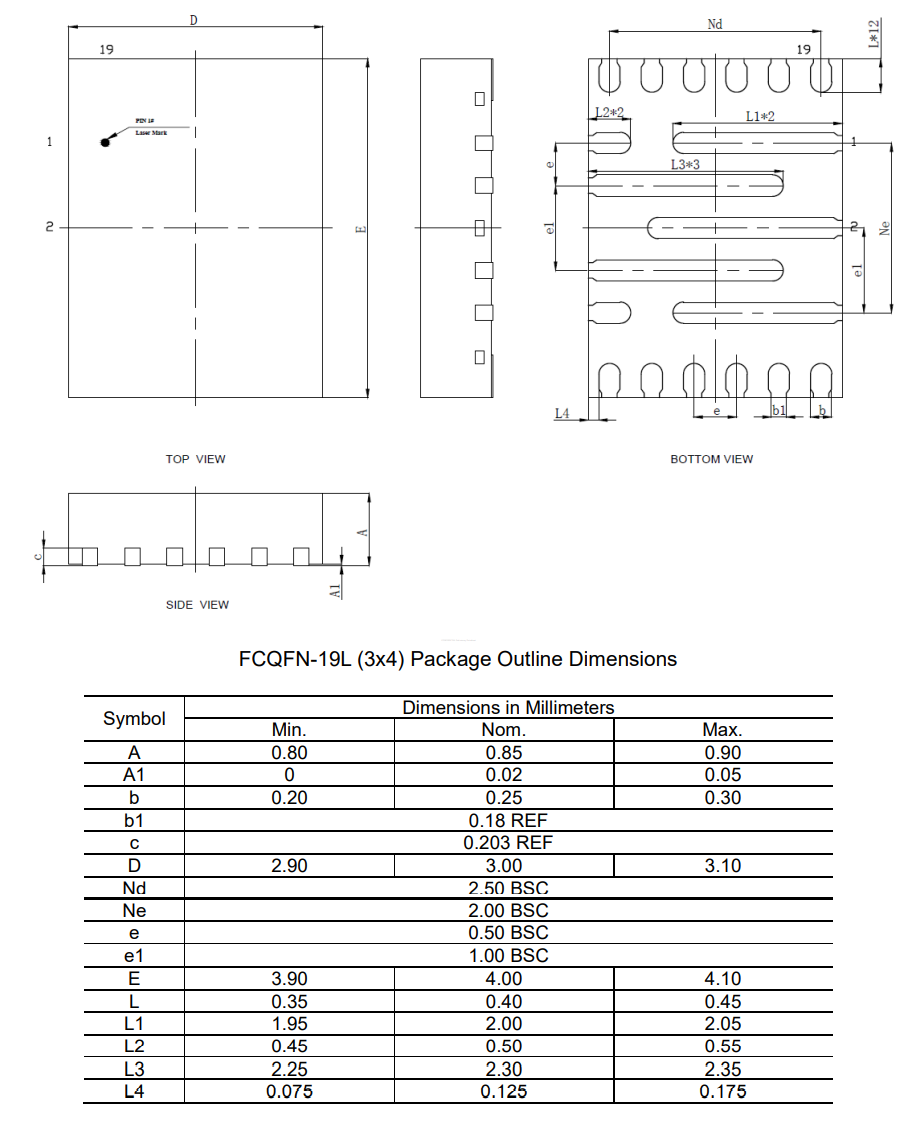

封裝信息

SCT63240AFIAR
+ -

技(jì )術資料

申請樣品
标題 時間 下載
SCT63240A Datasheet Rev 1.1 2024-12-16 下載
