無線充電發射端 PMIC

SCT63141FMAR 正在供貨
15W高集成、高效率的無線功率發射PMIC
加入購物車
SCT63141FMAR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特征
  • VIN輸入電壓範圍：4.2V-20V
  • PVIN輸入電壓範圍：1V-15V
  • 高達 15W 的功率傳輸
  • 集成16mΩ Rdson MOSFET的功率全橋
  • 集成 5V-100mA LDO
  • 集成33KHz~133KHz ±2%精度的可編程頻率時鍾發生器
  • 集成用于矽光電二極管信号解調的運算放大器
  • 輸入欠壓鎖定
  • 過流保護、過溫保護
  • 3mm*3mm QFN-15L封裝

描述

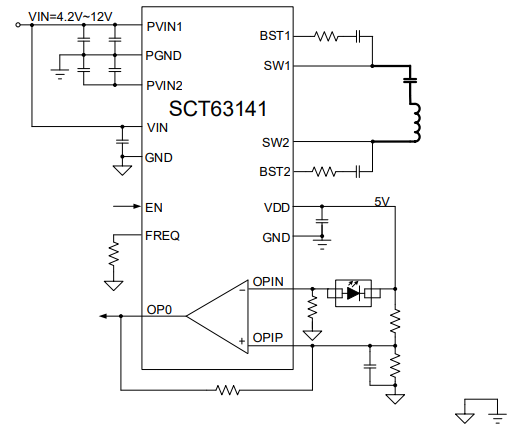

SCT63141是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC标準規格并支持高達15W的功率傳輸。

該器件集成了5V LDO, 4 MOSFET 功率全橋、栅極驅動器, 和易于配置傳輸功率的50% duty高精度可編程時鍾信号發生器以及用于矽光電二極管信号解調的運算放大器于單顆芯片中。

專有的栅極驅動方案優化了EMI性能，節省系統成本和簡化設計。内置 5V 低壓差穩壓器 LDO 可為發射器和外部電路供電。                                                      SCT63141具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63141采用緊湊的 3mm*3mm QFN封裝。



應用

通用無線功率發射器
專有無線發射器

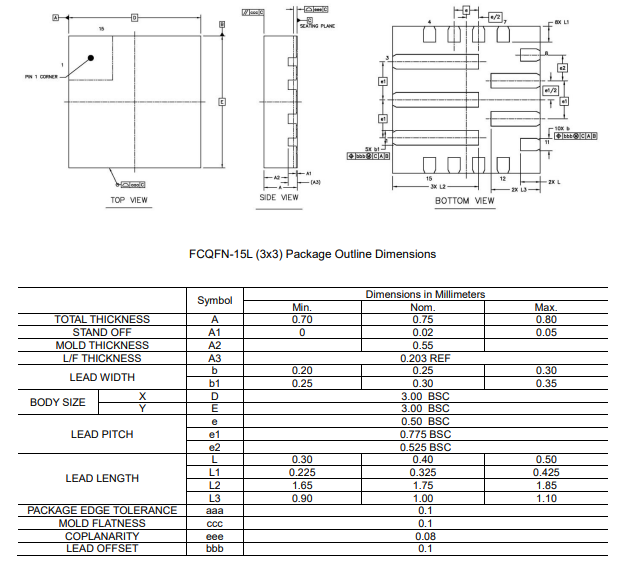

封裝信息

SCT63141FMAR
+ -

技(jì )術資料

标題 時間 下載
SCT63141 Datasheet Rev 1.1 2024-12-16 下載
