SCT52242是一款寬供電範圍，雙通道，高速的低側栅極驅動器，适用于驅動功率MOSFET或IGBT。其每個通道都能提供高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。其24V的供電耐壓增強了應對功率器件開關瞬态振鈴的承受能力。
SCT52242擁有低至13ns的輸入到輸出傳輸延遲，使得其非常适合高頻功率變換器應用。
SCT52242具有寬輸入遲滞，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52242極低的靜态電流可降低功率變換器的待機功耗。SCT52242的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。兩個通道的輸入引腳INA和INB擁有嚴格匹配的傳輸延遲，且其輸出端設有強制的死區時間，這使得兩個通道能夠并聯輸出，為系統提供更強的驅動能力。

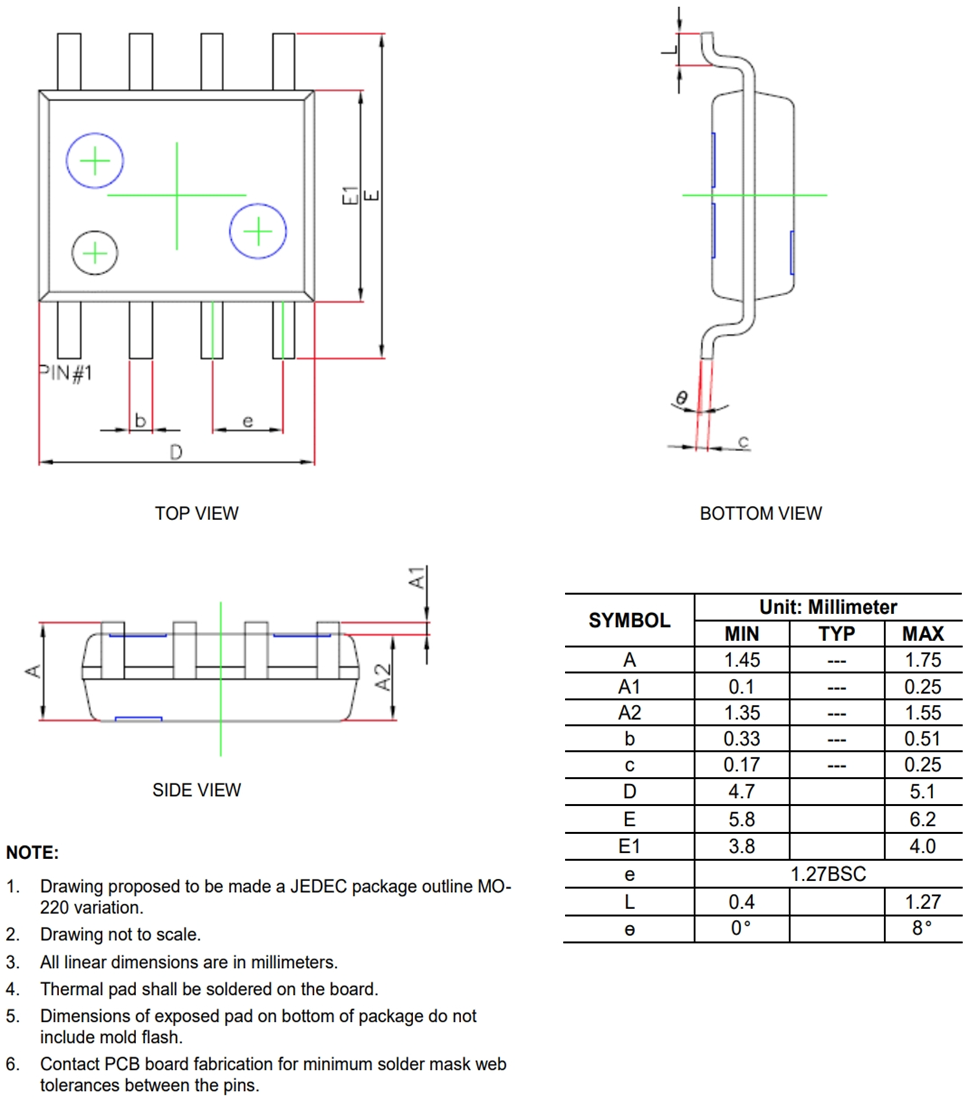

SCT52242具有170°C的過溫保護。SCT52242采用SOP-8封裝。
