SCT52241STDR 正在供貨
24V,4A 雙通道高速低側驅動器
加入購物車
SCT52241STDR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特性：

  • 寬供電範圍：4.5V-24V
  • 峰值源電流和灌電流：4A
  • 支持負壓輸入：低至-5V
  • 輸入兼容TTL電平
  • 輸入傳輸延遲：13ns
  • 典型上升和下降時間：8ns
  • 低靜态電流：55uA
  • 輸入浮空時輸出為低
  • 雙通道獨立的EN引腳
  • 過溫保護：170°C
  • 采用SOP-8封裝

描述：

SCT52241是一款寬供電範圍，雙通道，高速的低側栅極驅動器，适用于驅動功率MOSFET或IGBT。其每個通道都能提供高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。其24V的供電耐壓增強了應對功率器件開關瞬态振鈴的承受能力。
SCT52241擁有低至13ns的輸入到輸出傳輸延遲，使得其非常适合高頻功率變換器應用。
SCT52241具有寬輸入遲滞，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52241極低的靜态電流可降低功率變換器的待機功耗。SCT52241的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。
SCT52241具有170°C的過溫保護。SCT52241采用SOP-8封裝。


應用：

  • IGBT/MOSFET栅極驅動
  • 變頻器
  • 開關電源
  • 電機控制
  • 光伏逆變器

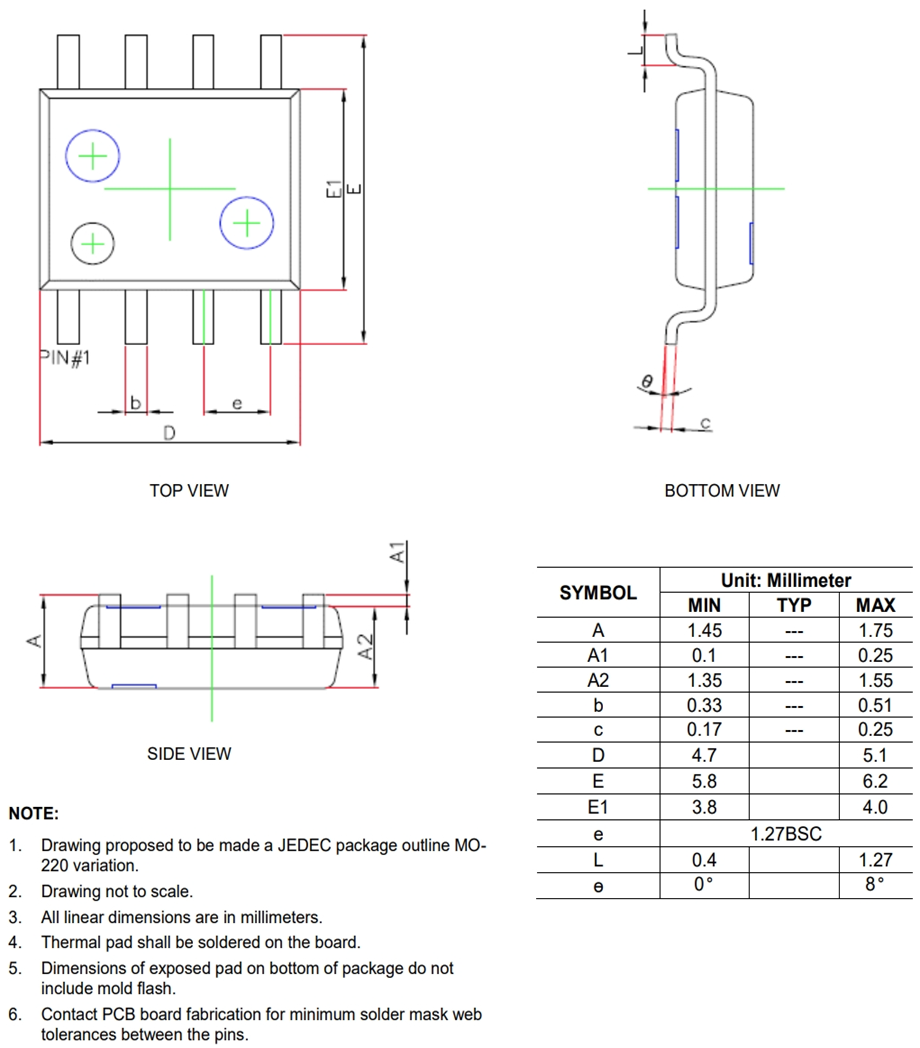

封裝信息

SCT52241STDR
+ -

技(jì )術資料

申請樣品
标題 時間 下載
SCT52241 Datasheet Rev 1.3 2024-12-16 下載
