特性：



描述：



SCT51240是一款寬供電範圍，單通道，高速的低側栅極驅動器，适用于功率MOSFET，IGBT以及GaN等寬禁帶器件。其24V的供電耐壓增強了應對功率器件開關瞬态振鈴的承受能力，其低于5V的供電範圍使得其非常适合于驅動低電壓阈值的功率器件。
SCT51240擁有高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。12ns的輸入到輸出傳輸延遲使得其非常适合高頻功率變換器應用。SCT51240具有寬輸入遲滞，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。通過其IN+和IN-引腳，可靈活地配置SCT51240輸入邏輯為同相或反相。
SCT51240極低的靜态電流可降低功率變換器的待機功耗。SCT51240的驅動電路采用了無交疊設計，避免了輸出級共通的風險。

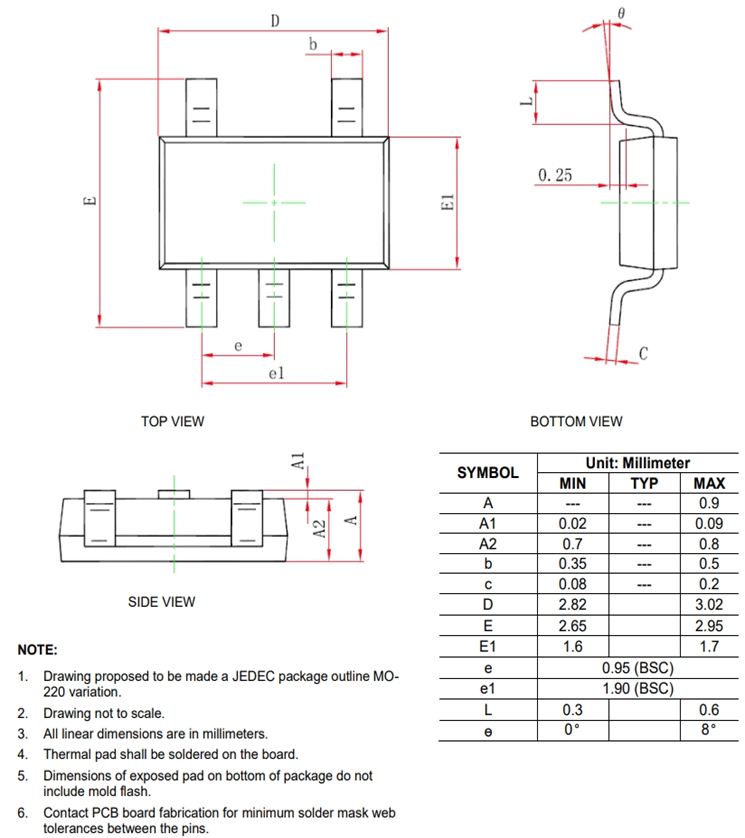

SCT51240具有170°C的過溫保護，可工作在-40°C至 150°C的寬溫度範圍内。SCT51240采用TSOT23-5L封裝。





應用：
