SCT81621QMRDR 正在供貨
3.1V-50V Vin,非同步升壓/反激/SEPIC控制器
下載datasheet
加入購物車
SCT81621QMRDR
SCT81621QMRDR
  • 産品介紹
  • 技(jì )術資料
  • 參數對比

産品特征

特性：

•寬輸入電壓範圍：3.1V-50V
•低關斷電流3.9uA
•低靜态工作電流：415uA
• +/- 1.5% 參考電壓精度
•可調開關頻率：100KHz至2.2MHz
•集成抖頻
•支持外部頻率同步
•支持外部補償
•PSM模式
•支持額外的斜率補償
•14ms内部軟啓動時間
•集成恒定峰值電流保護阈值
•集成 輸出過壓保護
•集成可調節的欠壓閉鎖
•集成打嗝過流保護
過溫保護：165°C
• MSOP-10L（3mm*3mm）封裝


描述：

SCT81621Q是一個寬輸入、非同步升壓控制器，可用于升壓、SEPIC和反激轉換器。
SCT81621Q的開關頻率可以通過使用外部電阻或将其同步到外部時鍾來調整到100kHz和2.2MHz之間的任何值。 除了逐周期的電流限制外，電流模式控制還提供卓越的帶寬和瞬态響應。 電流限值可通過外部電阻調節。
SCT81621Q為優化EMI内置了抖頻，抖頻範圍為±6%，抖頻頻率為開關頻率的1/512，以降低傳導EMI。
SCT81621Q内置豐富保護功能，如過溫保護、短路保護和過壓保護。 省電模式将關斷電流降低到3.9µA。 集成電流斜率補償簡化了設計，如果特定應用需要，可以使用電阻來增加斜率補償。
封裝MSOP-10L（3mm*3mm）

應用：

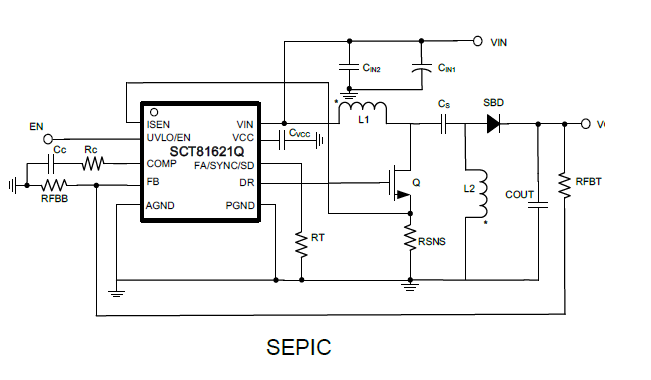

  • 多輸出反激
  • LED供電
  • 便攜式揚聲器

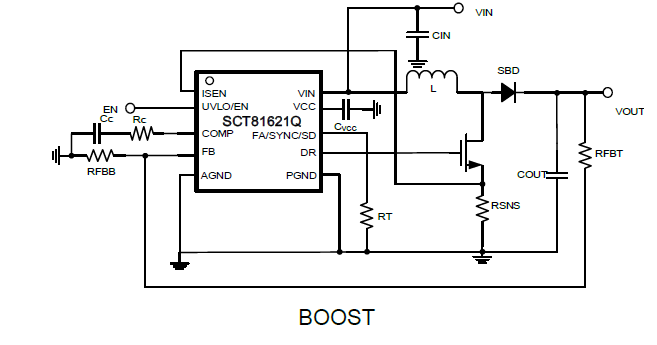

  • 蓄電池供電的升壓/反激/SEPIC應用

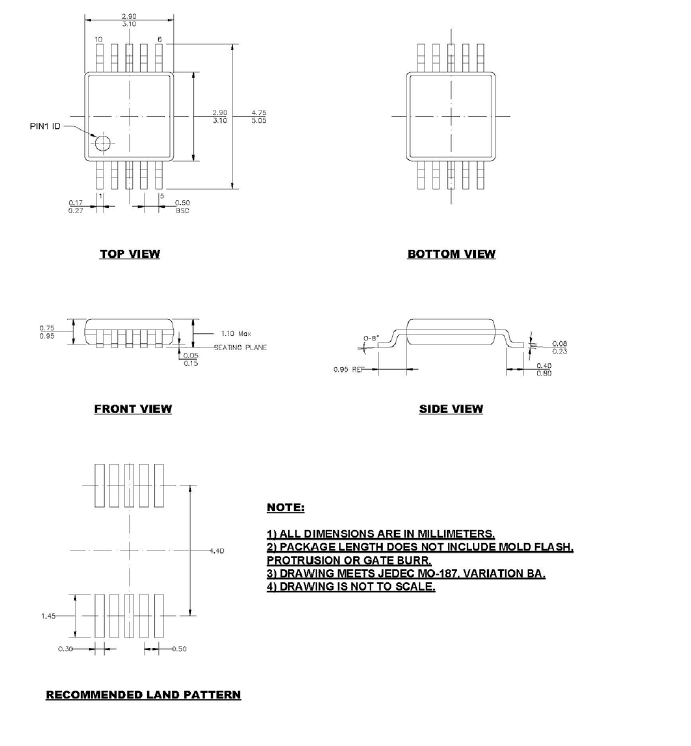

封裝信息

SCT81621QMRDR
+ -
